加工定制：是	品牌：西安上太仪表	型号：STE
类型：电磁流量计	测量范围：0-5000m3/h	精度等级：0.5
公称通径：DN10~1200mm	适用介质：水，污水，泥浆，酸、碱、盐溶液	工作压力：1.6MPa
工作温度：-20～60℃	规格：DN10~1200mm	供电方式：220VAC
防护等级：IP65

西安上太仪表专业研发、生产及销售高品质电磁流量计，种类齐全，包括一体式电磁流量计、分体式电磁流量计、插入式电磁流量计、卫生型电磁流量计，欢迎致电洽谈：029-84211211。

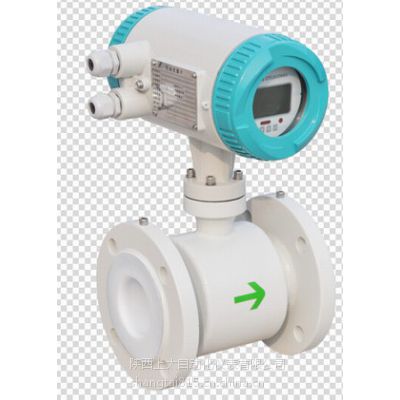

STE系列智能电磁流量计是我公司采用国内外进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点，测量结果与流体压力，温度、密度、粘度等物理参数无关，是一款真正的体积流量计。

【电磁流量计特点】

●无可动部件，无阻流部件，无压力损失。

●真正的体积流量计，测量结果与流体压力，温度、密度、粘度等物理参数无关。

●使用简便免维护，全中文操作菜单。

●所需直管道短，只需前5D 后 2D，安装所需空间小。

●在现场可根据用户实际需要在线修改量程。

●高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

●采用SMD器件和表面贴装SMT电路可靠性高。

●采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。

●全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1

●***EMI开关电源，使用电源电压变化范围大，抗EMC好

●内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间

●具有RS485、RS232、Hart和Modbus等数字通讯信号输出。

●具有自检功能

【电磁流量计应用领域】

STE系列电磁流量计以其其独特的优点，广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。

【电磁流量计技术参数】

产品名称	电磁流量计
适用介质	水、污水、矿浆、纸浆、煤水浆、泥浆、酸、碱、盐溶液等导电介质
管径(DN)	DN10～DN600mm至更大
公称压力	0.6～4MPa (指连接法兰公称压力，非介质的工作压力)
工况温度	-20～+200℃(需更高温度请与工厂联系)
测量精度	±0.2～±1.5%FS
量程范围	1：20～1:150
壳体衬里	橡胶；聚四氟乙烯；聚氨酯橡胶；
供电方式	外供24VDC；220VAC；内置锂电池(需定制)；
输出信号	4～20mA二线制；脉冲0～1000HZ；RS485
防护等级	IP65/IP67
防爆标志	mdllBT4
表头显示	正反向累积流量；瞬时流量；满量程***比；故障自检
连接方式	管道法兰式，法兰标准应符合GB9119-88。
特殊连接	螺纹式；插入式；(需特殊连接定货时请说明)

【电磁流量计衬里材料】

衬里材料	主要功能	适用范围
硬橡胶	1. 可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾。 2. 忌强氧化剂。	1. 低于65℃ 2. 一般的酸、碱、盐溶液
软橡胶	1. 有较好的弹性，耐磨性能较好。 2. 耐一般的低浓度酸、碱，盐介质的腐蚀，不耐氧化性介质的腐蚀	1. 低于65℃ 2. 测一般水、污水、泥浆、矿浆
聚四氟乙烯 (PTFE) 改性聚四氟乙烯 (PFA)	1. 塑料中化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水。也能耐浓碱和各种有机溶剂。 2. 耐磨性和粘接性差。	1. -40℃～+130℃(PTFE) -40℃～+130℃(PFA) 2. 酸、碱等强腐蚀介质 3. 卫生类介质

【电磁流量计安装注意事项】

　　(1) 直管段长度要求　　
　　为获得正常测量***度，电磁流量传感器上游也要有一定长度直管段，但其长度与大部分其它流量仪表相比要求较低。90o弯头、T形管、同心异径管、全开闸阀后通常认为只要离电极中心线(不是传感器进口端连接面)5倍直径(5D)长度的直管段，不同开度的阀则需10D；下游直管段为(2～3)D。
　　
　　
　　(2) 负压管系的安装
　　
　　氟塑料衬里传感器须谨慎地应用于负压管系；正压管系应防止产生负压，例如液体温度高于室温的管系，关闭传感器上下游截止阀停止运行后，流体冷却收缩会形成负压，应在传感器附近装负压防止阀.
